点击图片查看原图井下通系列下水道流量计/市政管网流量计 /窨井流量计产品分为变送器、传感器、电池盒三部分。每一部分都用IP68的防水接头连接，任一部分出了故障，只要拔下航空插头，更换单独的部分就可以了。电池盒是在现场没有办法供电的情况下才选用的。电池的有效使用时间跟流量计工作时间、无线发射器工作时间长短成反比关系。有些现场不能用有线方式传输数据，那就要选择GPRS通过手机卡往后台传输数据，这种情况下就要选择增加无线传输器(选配件)来达到目的。
一、现场案例
.png)
济南市政管网安装FGL11下水道流量计 现场
二、技术参数
| 名 称 | 下水道流量计又名市政管网流量计、窨井流量计 | 型 号 | XIHU-DRAINS SEWAGE FLOWMETER |
| 测量种类 |
流速、流量、水深、水温 |
结 构 | 分体式 |
| 流速范围 | 0.01m/s～6.0m/s | 测量分辨率 | 1mm/s |
| 精 度 | 测量流速的±2～3% | 水深范围 | 0～5m(*小水深：3cm) |
|
分辨率 |
2mm | 精 度 | ±0.2% |
| 温度范围 | 0～65ºC | 分辨率 | 0.1ºC |
| 流量范围 | 1升/秒～99999999立方米/小时 | 供 电 | 电池供电，12VDC，24VDC或者220VAC |
| 输出信号(电池供电) | RS485，RS232 | 输出信号(12VDC以上外供电) | 4-20ma，1～5V |
|
无线传输(可选件) |
GPRS | 用 途 | 在线式测量、在线式监测、自动记录、数据遥传（选件） |
三、标准测量状态
流量计每20分钟测量一次，时间为1分钟。无线传输器每120分钟上传一次数据(在此期间流量计一共测量了6次。)
在这个测量状态下，电池的有效工作时间为5-6个月。
被测水道类型：管道（圆管、蛋形管或其它异形管），渠道（圆形渠、矩形渠或其它异形渠），天然的河流、溪流；
实时监测水深/流速/温度/电池/流体截面积等(不同版本产品的可监测数据种类不同)。
四、产品安装
下水道水管多数为标准圆形，少部分是矩形的。
在下水道内，如果没有沉积物，我们把传感器安装在管道底部的正中央。如果有沉积物，把传感器安装在沉积物的旁边。为了防止水流冲击变动传感器的安装位置，传感器底部有一个基座，专门用来固定在管道上。

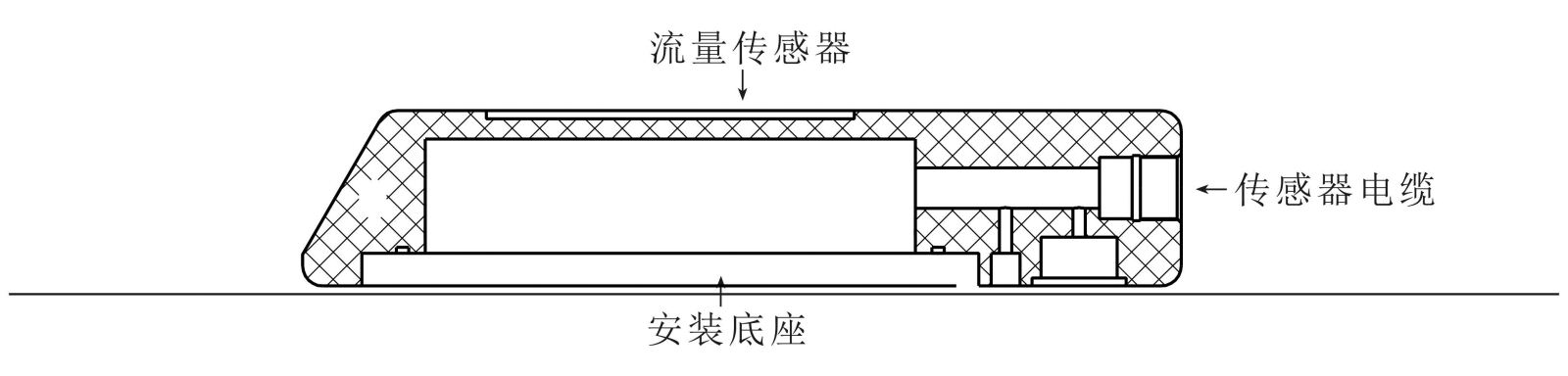

图4.1 .2 传感器安装图

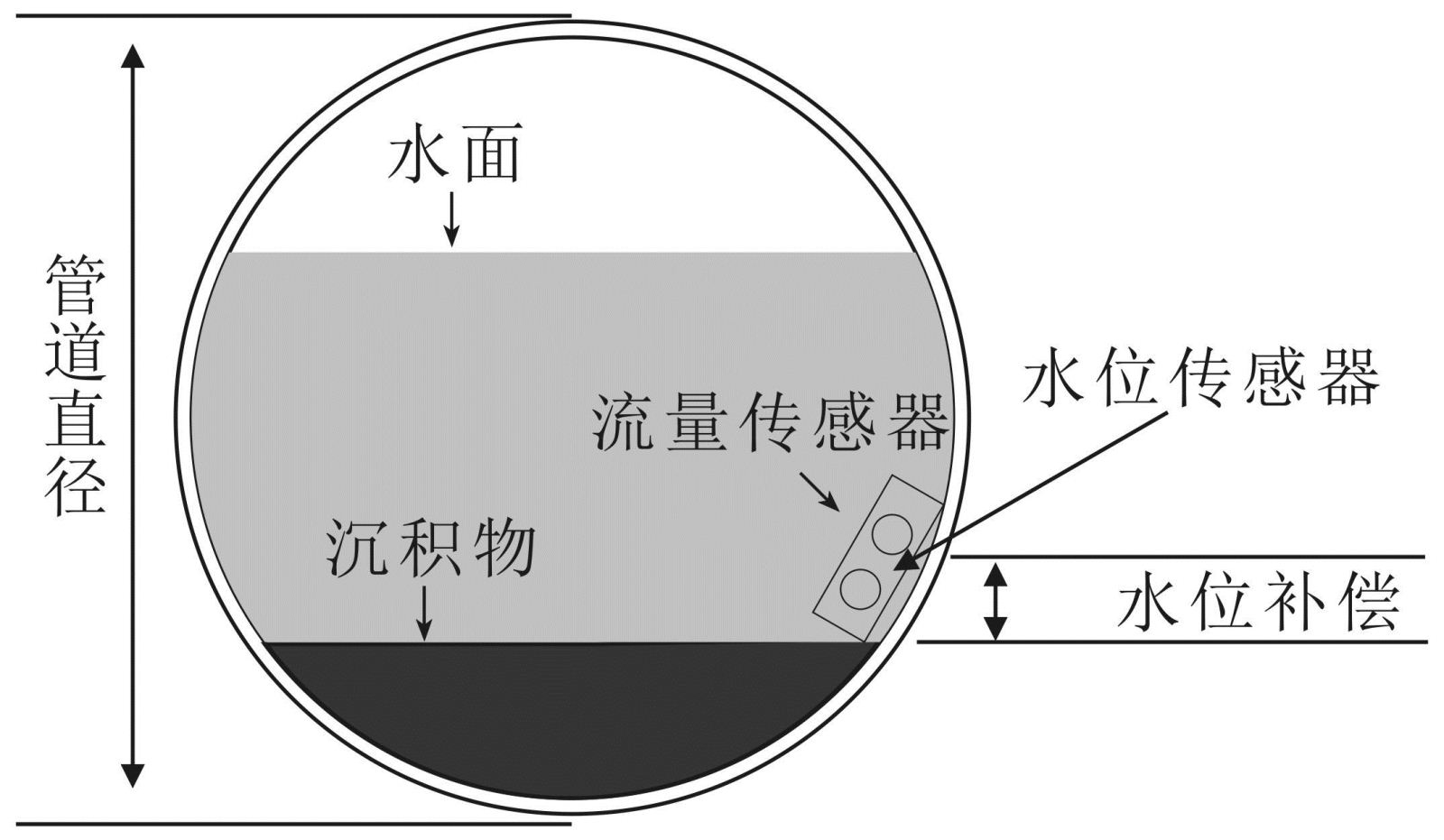

图4.1 .3 有沉积物管道的安装位置

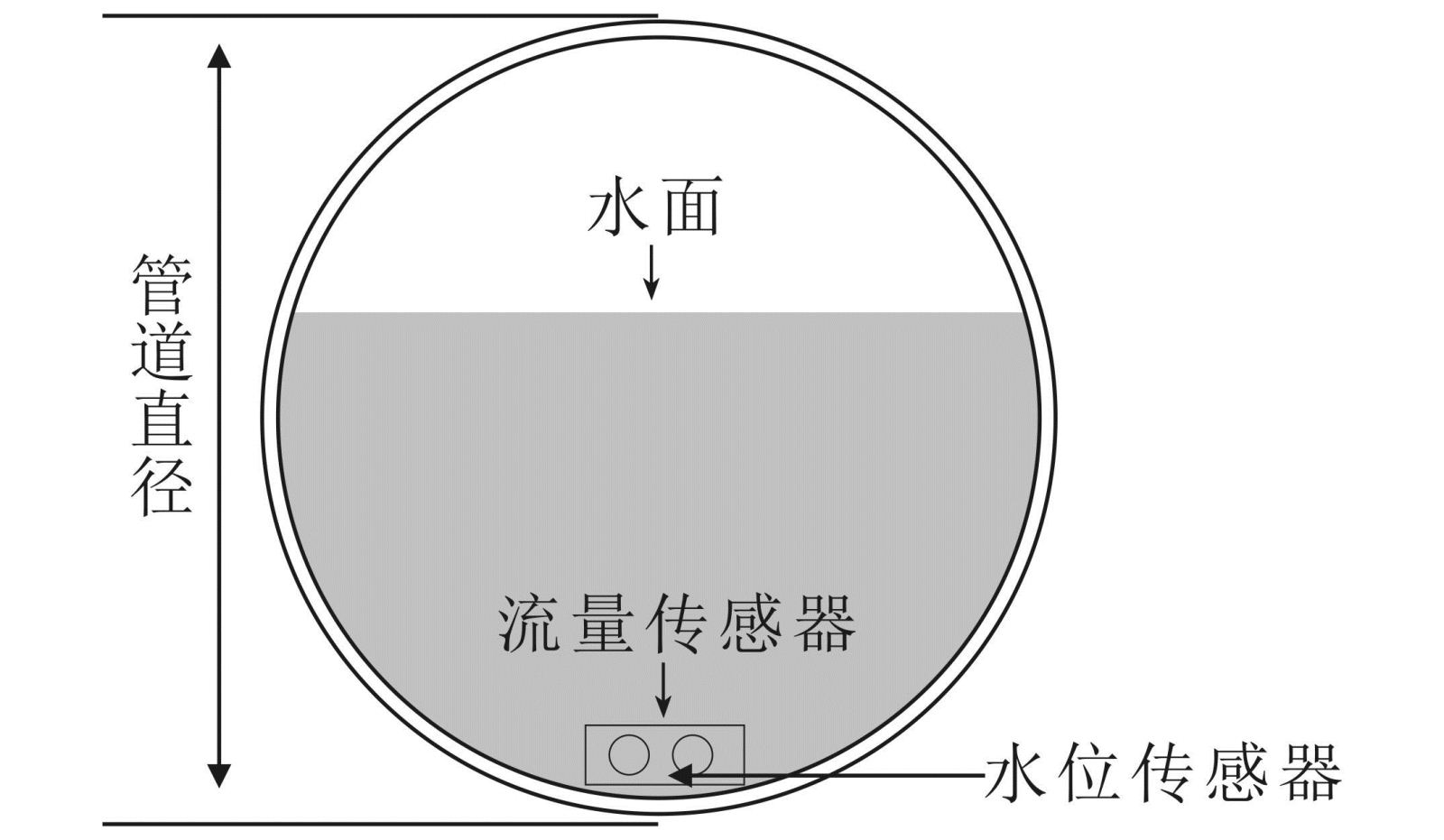

图4.1 .4 无沉积物管道的安装位置

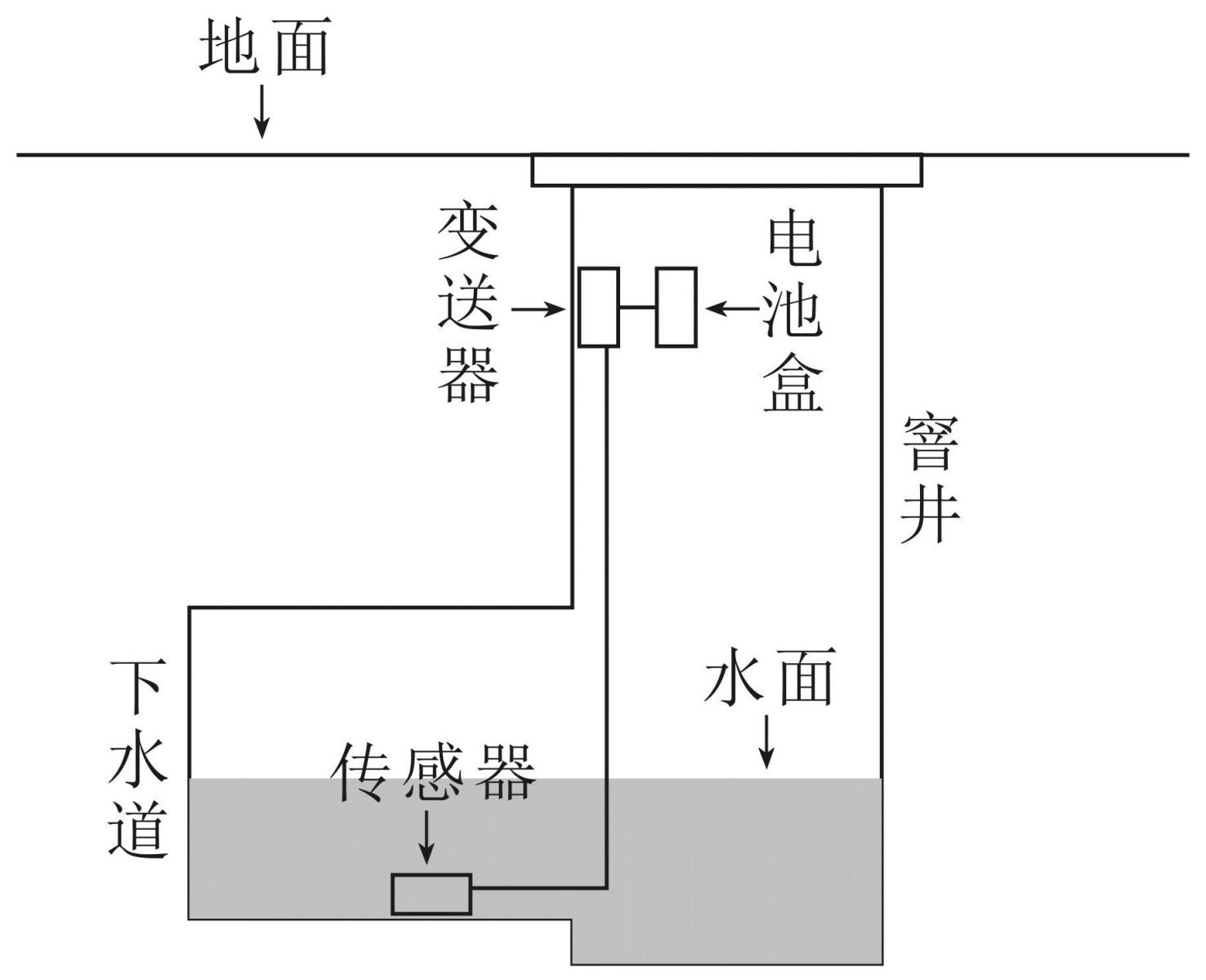

图4.2 .1 变送器和电池盒的安装位置

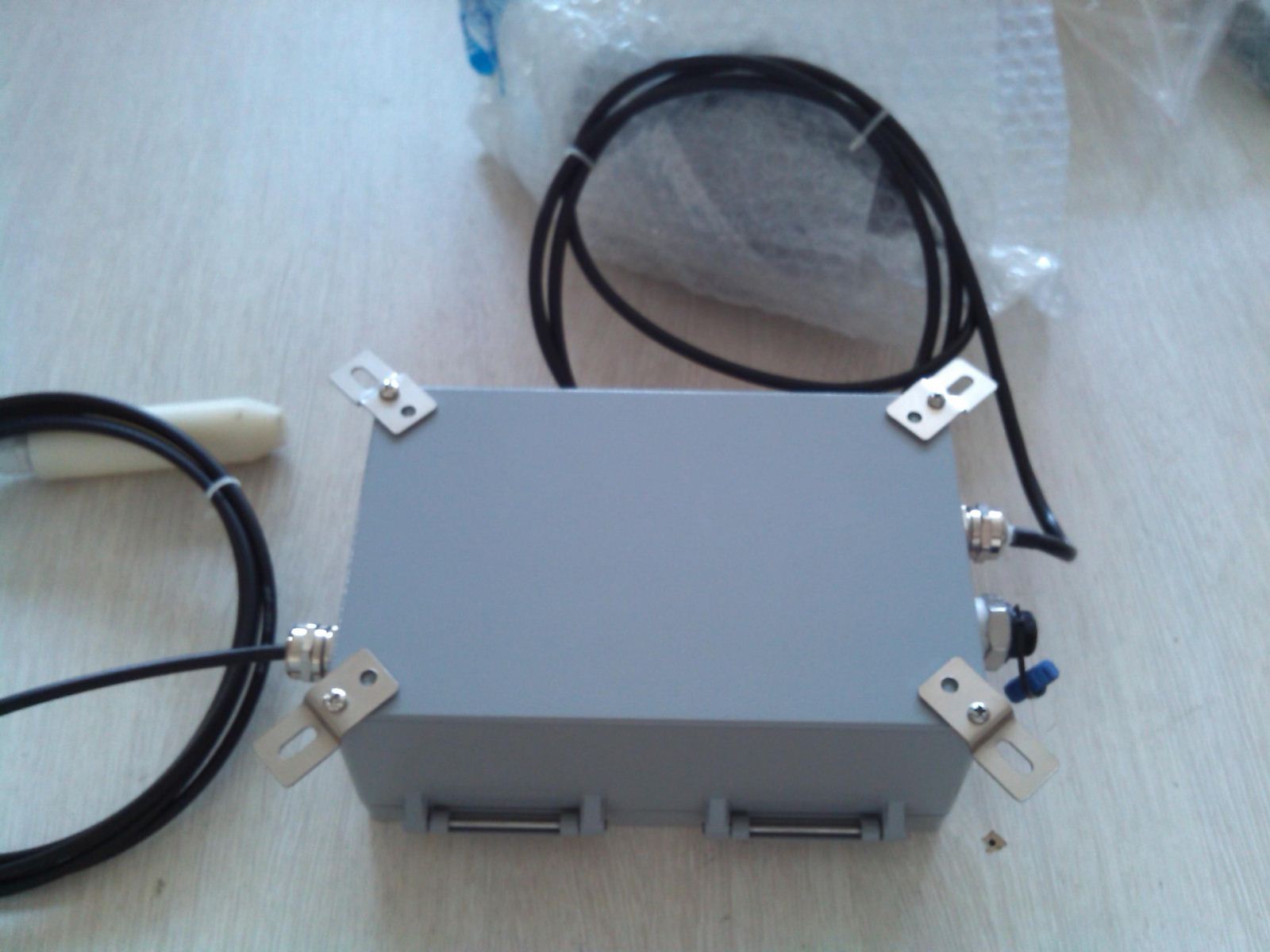

图4.2 .2 变送器和电池盒的固定方式

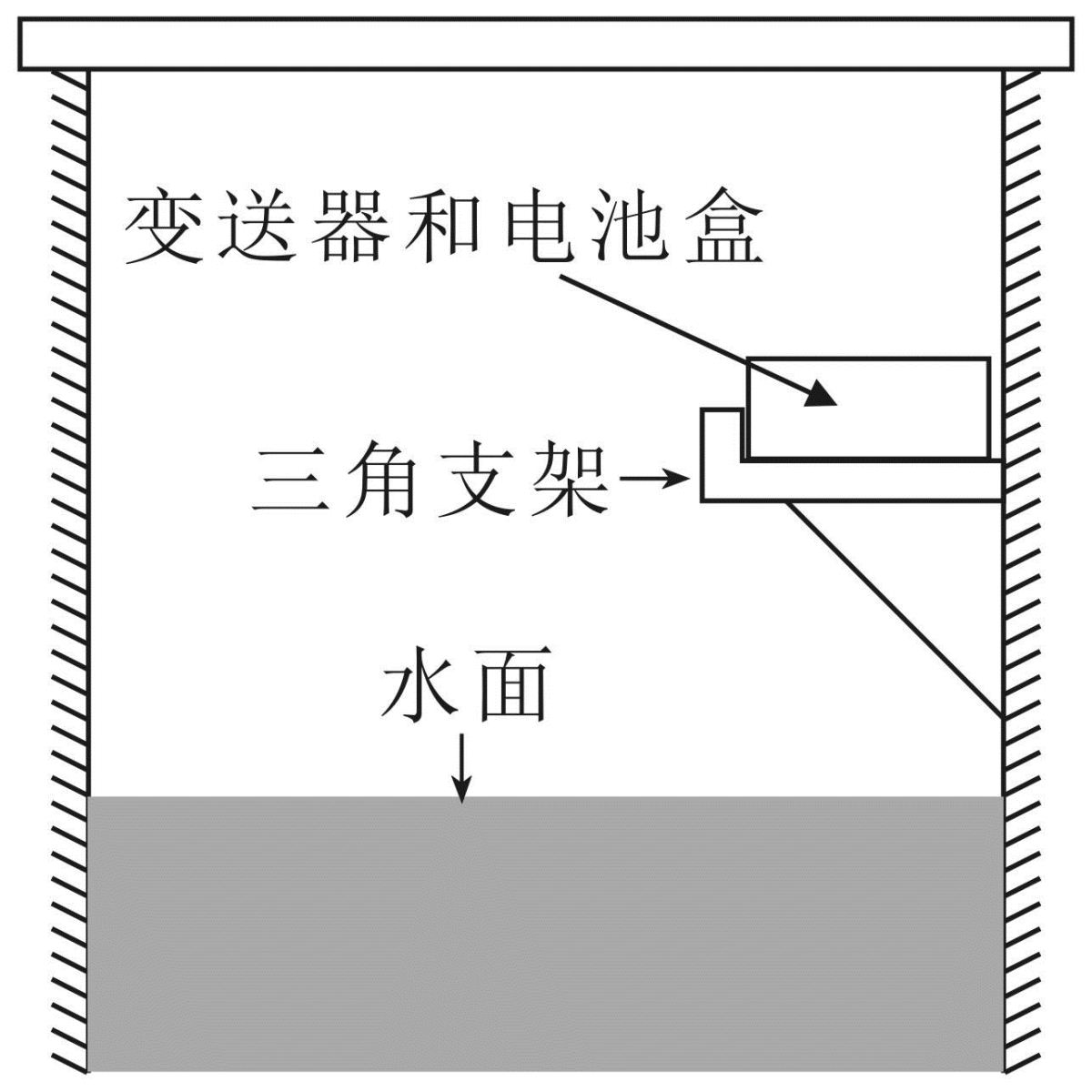

图4.2 .3 变送器和电池盒的三角支架固定
图4.2.4 信号和电源连接用的IP68防水接头
