点击图片查看原图GY-6908高原系列26G高频雷达水位计，测量*大距离可达30米。主要测量河道、湖泊、浅滩、水库等地方。

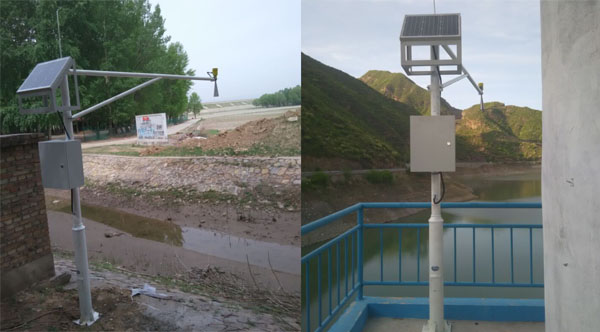

一、现场案例
二、技术参数
| 型号 |
GY-6908 |
*大量程 |
30米 |
| 精度 |
±5mm |
防护等级 |
IP67/IP65 |
| 防爆等级 |
Exib ⅡCT6 Gb |
输出信号 |
RS485/Modbus 协议 |
| 频率范围 | 26GHz |
过程压力 |
-0.1～4.0MPa |
|
供电电源 |
DC（12—24V）/四线 |
过程连接 |
G1-1/2A螺纹 / 支架/法兰 |
| 介质温度 |
-40～150℃ |
应用 |
河道、湖泊、浅滩、水库 |
三、安装
安装前的准备
请注意以下事项，以确保仪表能正确安装：
请预留足够的安装空间。
请避免强烈震动的安装场合。
图示说明及安装位置
四、安全指导
请遵守当地电气安装规程的要求！
请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作必须由经过正规培训的专业人员完成。
请检查仪表的铭牌确保产品规格符合您的要求。请确保供电电压与仪表铭牌上的要求一致。
防护等级
本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如下图：
如何确保安装满足IP67的要求：
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前，将电缆向下弯曲5厘米以上，以确保水不会流入壳体，见①
请拧紧电缆密封头，见②
请将未使用的电气接口用盲堵堵紧，见③
五、仪表调试
调试方法： 主机显示和按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选，默认是中文的。调试后，液晶一般就只用于显示当前测量的数值，透过玻璃视窗可以非常清楚地读出测量值。

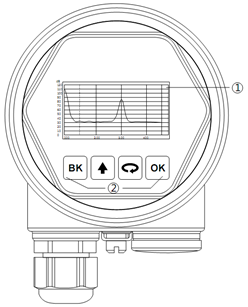

显示/按键：① 液晶显示
② 按键
.png)

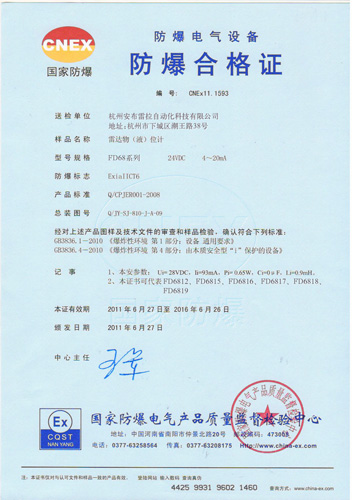

六、资质证书
七、选型需要知道的参数
1.被测量的介质类型，液体还是固体。
如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；
如果是固体：是否有粉尘。
2.介质的*低～*高温度，*低～*大压力。
3.介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
4.是否需要防爆,防腐。
5.测量范围是几米，要求盲区是多少。
6.连接方式：法兰连接、螺纹连接
7.工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等
8.工作电压：24VDC
9.输出信号：4～20mA电流
10.设备形式：一体式
