主要零部件材料
| NO. | 零件名称 | 材质 |
| 1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 2 | 闸板 | 球墨铸铁外覆三元乙丙或丁睛橡胶 |
| 3 | 阀杆 | 不锈钢 |
| 4 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 5 | 支架 | 灰铸铁、球墨铸铁、铸钢 |
| 6 | 电动头 | 铸铁、合金 |
主要技术参数
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |

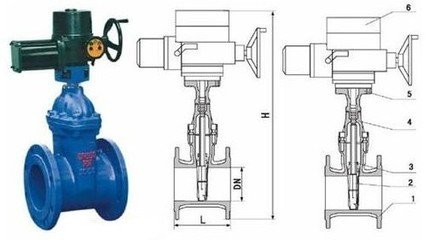

外形结构图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| H | 732 | 773 | 820 | 870 | 915 | 1003 | 1110 | 1263 | 1630 | 1550 | 1610 | 1900 | 1938 | 2120 |
