QJX系列矿用底吸式排水泵是一种低入水口抽水排水设备，适用于深井、矿山的地下水开采，可用于金、银、铁、煤矿的抢险。现场排水使用。(流量可达每小时10-60吨，扬程可达1500米。
QJX系列底吸式排水泵特点:
1. 电机、水泵、潜水器、无火花、防爆、安全可靠。
2、对井筒没有特殊要求，只要管道能承受相应的压力。
3.安装、使用和维护方便，占地面积小，不需要建造泵房。结构简单，节省原材料。
4、效率高、节能、单扬程高、流量大、扬程高，进口德国高效节能电机，如:TQG系列潜水电机外径可小于98mm,2速(2900/ min)可达到250KW。
底吸式排水泵环境和条件:
1. 工频50Hz、额定电压300v、660v或高压6KV、10KV三相交流电源(容限-5%)。
2. 固体含量(以质量计)不得大于0。01%。
3.泵送液酸含量的PH值为6.5-8.5。
4. 输送介质温度不得超过120℃。
5. 泵的进水口必须低于动态水位lm，但潜水深度不得超过静态水位70m，电动泵下端至井底水深小于lm。
6. 井要直，墙要光滑，管子不可摇动
矿用底吸式潜水泵结构特点:
1. 底吸式排水泵由三相异步潜水泵和水泵组成。电机直接与泵体,和电机轴的上端设有可靠的轴密封装置,可有效地防止冷却液之间的交流电动机和泵送介质,并确保长期安全可靠运行的水泵。
2. 潜水泵是单吸多级立式离心泵;潜水电机是充水湿式、直井潜水异步电机。电机通过圆柱联轴器与水泵直接连接。
3.电机绕组采用尼龙护套聚乙烯防水电磁线。电机腔内充满清水。
4. 电机导向轴承采用水润滑。电机下部没有能够承受水泵轴向力的推力轴承。高扬程水泵推力轴承采用含镍铜的风机块，由进口菲力伯斯滑板磨损，能承受水泵轴向力。
5. 高扬程程潜水泵在泵与电机之间装有轴向力轴承装置，扬程可提高到1500m。

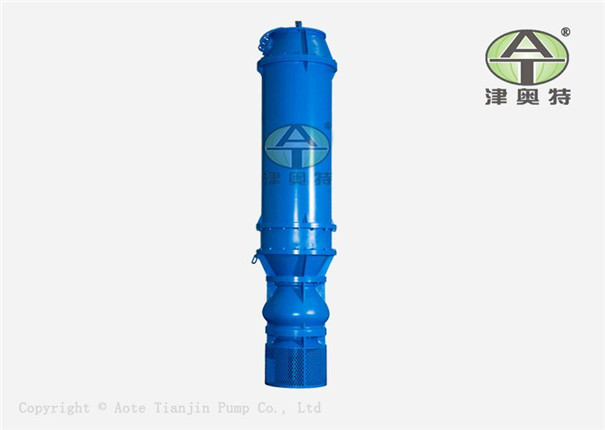

底吸式排水泵产品图
